Gwint metryczny to podstawowy standard w śrubach, nakrętkach i prętach używanych w budownictwie oraz montażu technicznym. W praktyce decyduje o tym, czy połączenie będzie pasować, przeniesie obciążenie i da się je serwisować bez walki z niedopasowaną nakrętką. Poniżej wyjaśniam, jak czytać oznaczenia, kiedy wybrać skok zwykły albo drobny, jak dobrać otwór pod gwint i na co uważać przy zakupie elementów złącznych.
Najważniejsze informacje w skrócie
- Oznaczenie zaczyna się od litery M, a dalej podaje średnicę nominalną i czasem skok, np. M8×1,25.
- W budownictwie najczęściej spotkasz rozmiary M6, M8, M10 i M12, bo dobrze łączą montaż, nośność i dostępność osprzętu.
- Skok to odległość między zwojami, a nie liczba zwojów na cal. To częsty punkt pomyłki.
- Sam profil gwintu nie decyduje o wytrzymałości połączenia. Równie ważne są materiał, klasa wytrzymałości i powłoka.
- Do połączeń rurowych i szczelnych zwykle stosuje się inne standardy niż do zwykłych śrub i nakrętek.

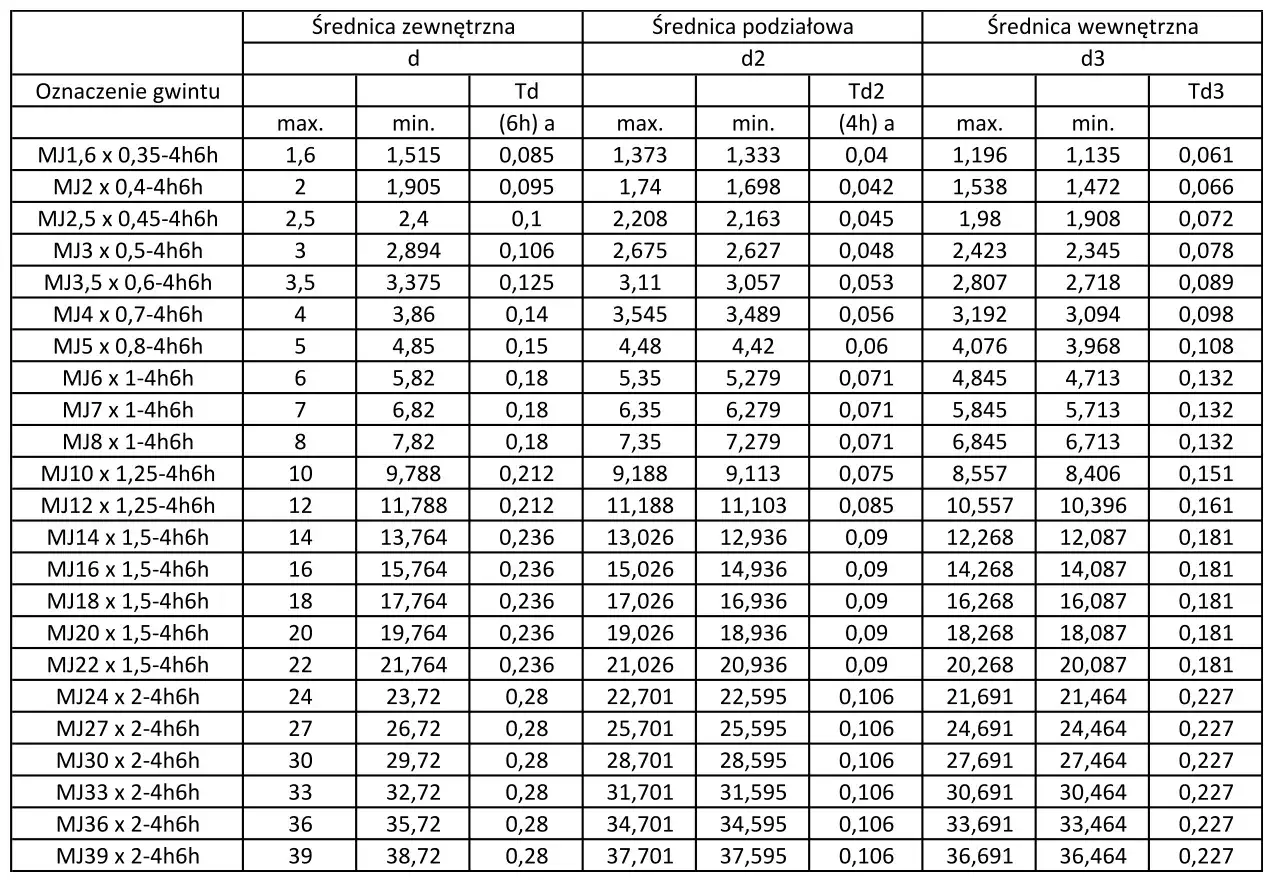

Jak czytam oznaczenie śruby i nakrętki
W oznaczeniach metrycznych litera M oznacza system metryczny, a liczba po niej wskazuje średnicę nominalną w milimetrach. Jeśli dopisany jest skok, zapis wygląda na przykład tak: M10×1,5. To znaczy, że średnica zewnętrzna wynosi około 10 mm, a odległość między zwojami 1,5 mm. W wielu przypadkach skok zwykły można pominąć, więc sama nazwa M8 zwykle oznacza wariant najczęściej stosowany dla tej średnicy.
W standardzie ISO profil ma kąt zarysu 60°, a skok określa, jak „gęsto” rozłożone są zwoje. Dla mnie ważne jest to, że gwintu nie da się ocenić wzrokiem z dużą tolerancją błędu. Dwie śruby mogą wyglądać podobnie, a i tak nie będą współpracować, jeśli skok się nie zgadza. W praktyce M8×1,25 nie jest tym samym co M8×1,0, nawet jeśli średnica zewnętrzna jest taka sama.
Skok zwykły daje prostszy montaż i łatwiejszy zakup części zamiennych, a skok drobny wybiera się częściej tam, gdzie liczy się lepsza regulacja, większa odporność na luzowanie albo większa powierzchnia rdzenia przy tej samej średnicy nominalnej. To właśnie dlatego w dalszej części artykułu pokazuję, gdzie ten standard sprawdza się najlepiej i kiedy warto sięgnąć po inny wariant.
Gdzie ten standard sprawdza się w budownictwie
W materiałach budowlanych i montażu technicznym taki gwint spotykam najczęściej tam, gdzie połączenie ma być rozbieralne, przewidywalne i łatwe do serwisowania. Najczęściej są to:
- połączenia stalowe w konstrukcjach pomocniczych, wspornikach i konsolach,
- mocowania urządzeń, osprzętu instalacyjnego oraz elementów HVAC,
- uchwyty, obejmy i elementy regulacyjne, które muszą pracować wielokrotnie,
- kotwy i osprzęt montażowy, jeśli projekt przewiduje nakrętkę lub tuleję z gwintem,
- miejsca, w których montaż ma być prosty i odporny na typowe błędy wykonawcze.
Ja zwykle patrzę na ten standard jak na bezpieczny kompromis między dostępnością a porządkiem montażowym. W praktyce dobrze działa w stalowych łącznikach, przy montażu kanałów, wsporników i osprzętu, ale nie jest automatycznie najlepszym wyborem do każdego materiału. W drewnie częściej lepiej sprawdzają się wkręty do drewna, a w betonie i murze najpierw dobiera się kotwę lub tuleję, dopiero potem sam element z gwintem.
To prowadzi do pytania, które na budowie pojawia się bardzo szybko: jaki rozmiar i jaki otwór dobrać, żeby połączenie naprawdę pasowało.

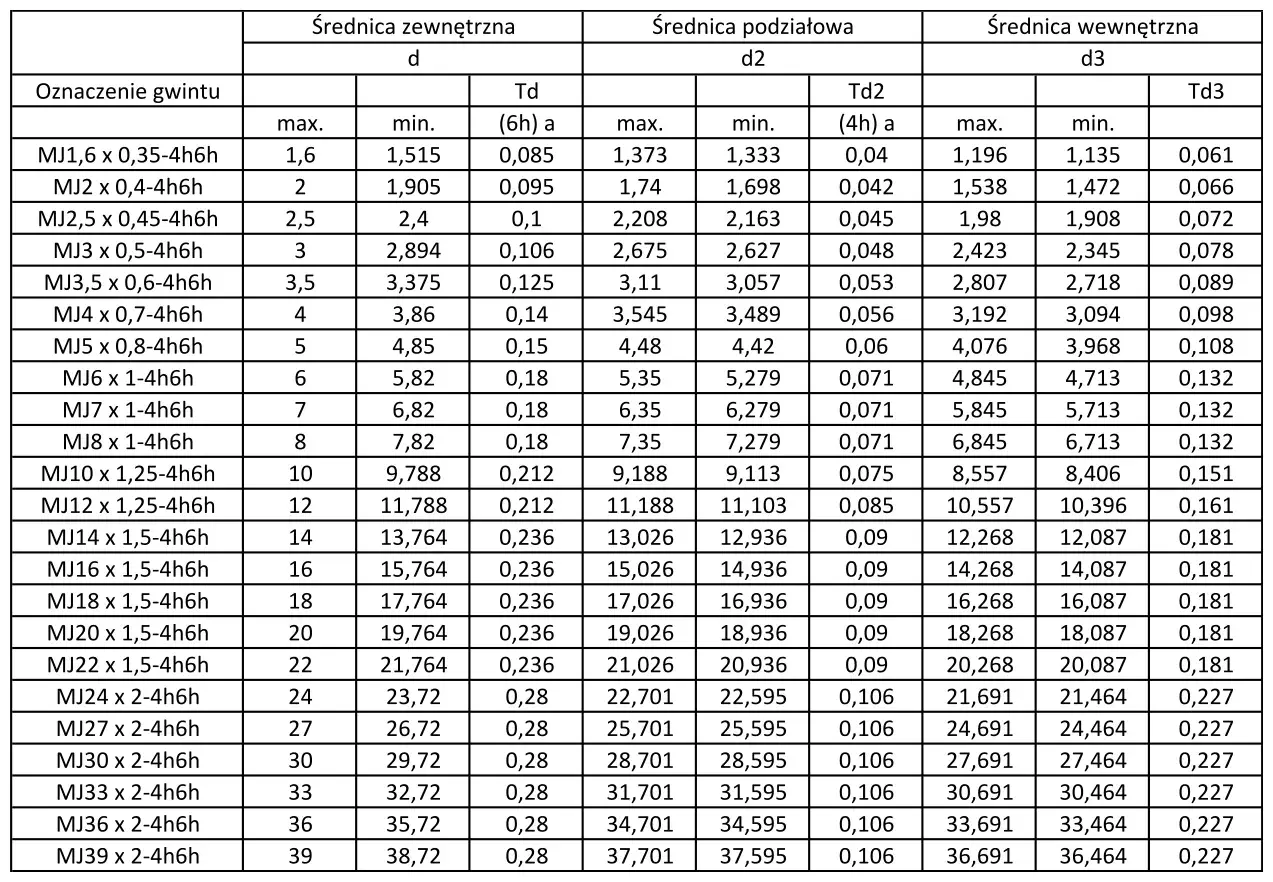

Jak dobrać rozmiar, skok i otwór pod połączenie
Najpierw sprawdzam trzy rzeczy: średnicę nominalną, skok i to, czy potrzebuję otworu przelotowego, czy otworu do nagwintowania. Przy pracy w stali albo aluminium różnica między nimi jest bardzo praktyczna. Otwór pod gwint musi dać materiałowi miejsce na wykonanie zarysu, a otwór przelotowy powinien pozwolić śrubie przejść bez klinowania się o ścianki.
| Rozmiar | Skok standardowy [mm] | Wiertło pod gwint [mm] | Otwór przelotowy normalny [mm] | Typowe zastosowanie |
|---|---|---|---|---|
| M4 | 0,7 | 3,3 | 4,5 | Lekkie uchwyty, osłony, drobny osprzęt |
| M5 | 0,8 | 4,2 | 5,5 | Drobne mocowania i elementy serwisowe |
| M6 | 1,0 | 5,0 | 6,5 | Uniwersalne połączenia w montażu technicznym |
| M8 | 1,25 | 6,8 | 9,0 | Wsporniki, profile, uchwyty instalacyjne |
| M10 | 1,5 | 8,5 | 11,0 | Mocniejsze zamocowania i elementy nośne |
| M12 | 1,75 | 10,2 | 14,0 | Połączenia o większym obciążeniu |
Wartości z tabeli traktuję jako praktyczny punkt startowy, a nie świętą regułę. W projektach z powłoką, dużą tolerancją montażową albo konkretną kartą techniczną producenta otwór przelotowy potrafi się nieco różnić. Jeśli element pracuje w układzie stalowym, sprawdzam też długość gwintu, klasę tolerancji i to, czy nakrętka ma zostać zabezpieczona przed samoodkręcaniem.
Gdy rozmiar jest już dobrany, w praktyce największą różnicę robi materiał i klasa wytrzymałości. Tu wiele osób popełnia błąd, bo patrzy tylko na średnicę, a to za mało.
Materiał i klasa wytrzymałości mają większe znaczenie, niż się wydaje
Sam zarys gwintu nie przesądza o tym, czy połączenie wytrzyma obciążenie, drgania i warunki środowiskowe. Z mojego punktu widzenia równie ważne są stal, klasa wytrzymałości i powłoka. W praktyce często widzę trzy sensowne scenariusze:
- stal ocynkowana - dobry wybór do większości prac montażowych wewnątrz i w umiarkowanych warunkach zewnętrznych,
- stal nierdzewna A2 - sensowna tam, gdzie pojawia się wilgoć, kondensacja i częsty kontakt z powietrzem zewnętrznym,
- stal nierdzewna A4 - lepsza w środowisku bardziej agresywnym, na przykład przy ekspozycji na sól lub środki chemiczne.
Jeżeli chodzi o klasy wytrzymałości, w budownictwie i montażu technicznym często spotyka się oznaczenia 4.8, 5.8, 8.8 i 10.9. Im wyższa klasa, tym większa wytrzymałość materiału, ale też większa wrażliwość na błędy montażowe. Śruby 8.8 są bardzo częstym wyborem do połączeń stalowych, natomiast 10.9 stosuje się ostrożniej, bo wymagają dokładniejszego dokręcania i sensownego projektu połączenia.
Z perspektywy trwałości budynku albo instalacji to ważna rzecz: lepsza powłoka i odpowiedni materiał często ograniczają liczbę napraw, a więc także odpady i koszty serwisu. Dlatego przed zakupem nie patrzę tylko na średnicę, ale na całość układu, który ma pracować przez lata.
Skoro wiemy już, jak dobrać właściwy element, warto od razu zobaczyć, jakie błędy najczęściej psują nawet poprawnie dobrane połączenie.
Najczęstsze błędy przy montażu, które widzę na budowie
Przy elementach z gwintem metrycznym problemy zwykle nie biorą się z samej technologii, tylko z pośpiechu i pomyłek przy doborze części. Najczęstsze błędy to:
- mylenie skoku, bo śruba „prawie wchodzi”, ale po kilku zwojach zaczyna się zacinać,
- mieszanie śruby i nakrętki o podobnej średnicy, lecz innym standardzie,
- za mały otwór pod gwint, który kończy się zrywaniem materiału lub pęknięciem krawędzi,
- za duży otwór przelotowy, przez który połączenie pracuje i szybciej się luzuje,
- dokładanie momentu „na siłę” zamiast trzymać się rozsądnego docisku i zaleceń producenta,
- używanie skorodowanych lub uszkodzonych elementów, które wyglądają podobnie, ale mają już gorszą nośność.
Ja zawsze powtarzam jedną rzecz: jeśli połączenie trzeba dociągać młotkiem albo „przeciągać” kluczem, to zwykle znak, że coś jest źle dobrane. W dobrze zrobionym montażu śruba wchodzi równo, nakrętka nie łapie z oporem, a połączenie po skręceniu nie wymaga improwizacji. To prosty test, ale bardzo skuteczny.
Jest jeszcze jeden obszar, w którym pomyłki są szczególnie kosztowne, bo dotyczą szczelności, a nie tylko mechanicznego złącza.
Kiedy lepiej sięgnąć po inny standard
Nie każdy gwint nadaje się do wszystkiego. W instalacjach rurowych, wodnych, gazowych i hydraulicznych zwykle stosuje się osobne systemy gwintów, bo tam liczy się nie tylko połączenie mechaniczne, ale też szczelność. W praktyce zwykła śruba z gwintem metrycznym nie zastąpi złącza rurowego, tak samo jak gwint rurowy nie jest po prostu „inną średnicą tej samej śruby”.
Podobnie jest w urządzeniach importowanych z rynków calowych. Tam spotyka się rozwiązania typu UNC albo UNF, więc nie warto zakładać, że „prawie pasuje” znaczy „będzie działać”. Jeśli element ma pracować przy drganiach, czasem lepszy będzie skok drobny albo dodatkowe zabezpieczenie, ale nie rozwiąże to problemu złego standardu. Najpierw zgodność, potem optymalizacja.
W połączeniach konstrukcyjnych i montażowych najbezpieczniej trzymać się jednego systemu od początku do końca. To oszczędza czas, zmniejsza ryzyko uszkodzenia części i ogranicza konieczność późniejszego poprawiania montażu.
Co sprawdzam przed zamówieniem śrub i nakrętek
Zanim zamówię elementy złączne, robię krótki przegląd specyfikacji i nigdy nie pomijam tych punktów:
- czy zgadza się średnica nominalna i skok,
- czy potrzebuję wersji ze skokiem zwykłym, czy drobnym,
- czy otwór ma być przelotowy, czy ma zostać nagwintowany,
- jaki materiał i jaka powłoka będą odpowiednie dla warunków pracy,
- czy klasa wytrzymałości odpowiada obciążeniu i sposobowi montażu,
- czy połączenie będzie rozbieralne, czy ma zostać zabezpieczone przed luzowaniem.
W praktyce gwint metryczny wygrywa tam, gdzie liczą się prosty dobór, dobra dostępność i przewidywalny montaż, ale dopiero właściwy skok, materiał i klasa wytrzymałości decydują, czy połączenie naprawdę będzie dobre. Jeśli pamiętasz tylko jedną rzecz z tego artykułu, niech będzie to ta: nie wybieraj śruby po samej średnicy, tylko po całym oznaczeniu i warunkach pracy. Wtedy montaż jest szybszy, trwalszy i mniej podatny na kosztowne poprawki.
