Właściwa ilość czynnika w klimatyzacji samochodu nie jest detalem, który można zostawić „na oko”. Zbyt małe napełnienie pogarsza chłodzenie, a zbyt duże potrafi podnieść ciśnienie i obciążyć sprężarkę. Pokażę tu, jak odczytać dane z katalogu, gdzie ich szukać i jak odróżnić właściwą wartość od podobnie wyglądających wpisów, które łatwo pomylić.
Najważniejsze dane z katalogu to model, wersja układu i prawidłowy ciężar napełnienia
- Najpierw sprawdza się VIN, rocznik produkcji i wersję układu, a dopiero potem ilość czynnika.
- Katalog zwykle pokazuje też typ czynnika, najczęściej R134a albo R1234yf, oraz rodzaj i ilość oleju sprężarkowego.
- Nie wolno mylić wartości w gramach z ciśnieniem - układ napełnia się wagą, nie „na manometr”.
- W wielu autach osobowych spotyka się zakres około 450-750 g, ale większe auta i dostawcze mają wyraźnie więcej.
- Jeśli katalog nie daje jednej odpowiedzi, trzeba zawęzić wynik po wyposażeniu, kodzie silnika i obecności dodatkowego parownika lub tylnej klimatyzacji.
Gdzie szukać danych o napełnieniu

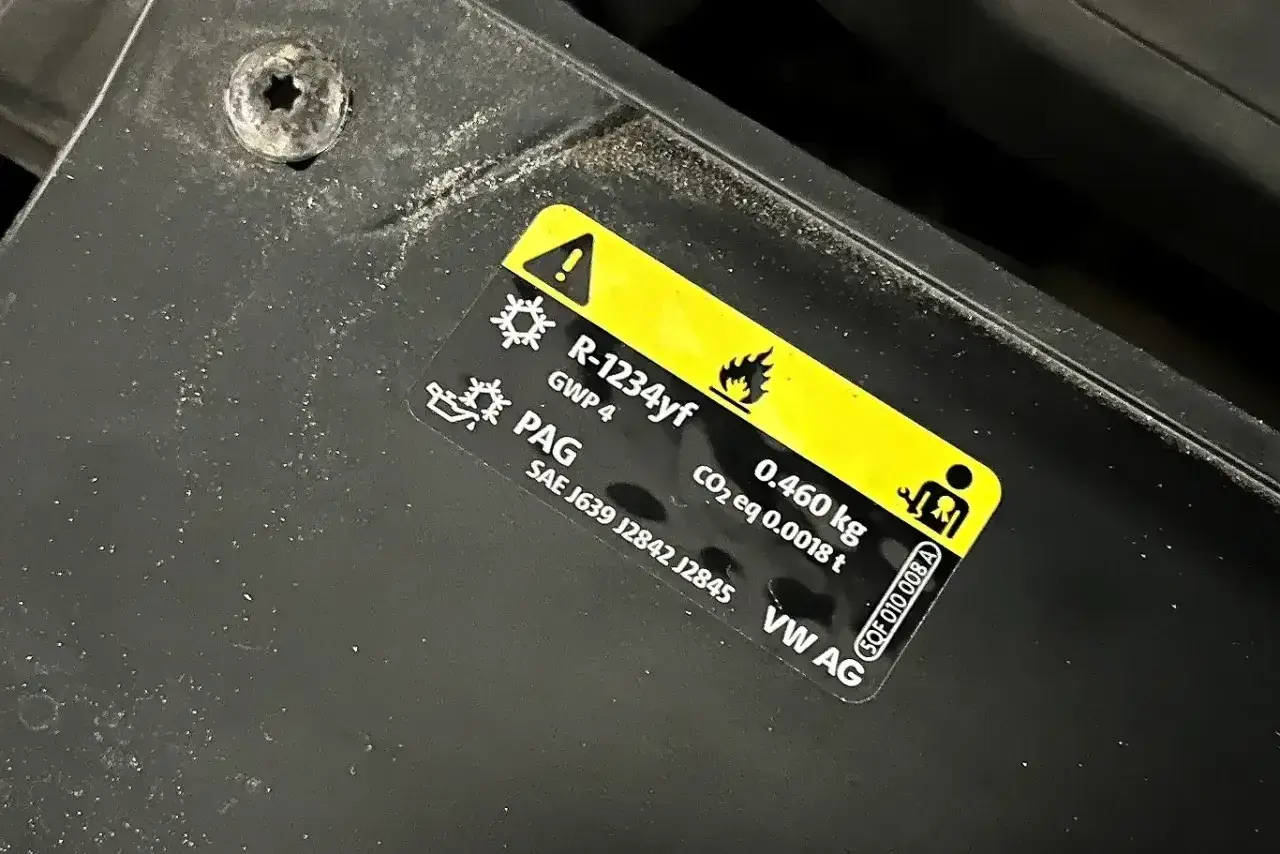

Ja zawsze zaczynam od najprostszej rzeczy: od naklejki serwisowej pod maską albo na osłonie przedniej belki. W wielu autach to właśnie tam producent podaje typ czynnika i jego ilość, czasem razem z informacją o oleju. To najszybszy punkt odniesienia, jeśli etykieta jest czytelna i nie była wymieniana przy naprawie.
Jeżeli naklejki nie ma albo jest nieczytelna, kolejnym krokiem jest instrukcja obsługi, książka serwisowa albo katalog producenta. W praktyce najwięcej czasu oszczędza wyszukiwanie po VIN, bo jedna marka potrafi mieć kilka wersji tego samego modelu z inną pojemnością układu. Z zewnątrz samochody wyglądają identycznie, a różnica w napełnieniu wynika z innego skraplacza, dodatkowego obiegu albo innej sprężarki.
W warsztatowych katalogach i tabelach napełnień zwykle znajdziesz kilka pól naraz: marka, model, silnik, rok produkcji, typ czynnika, ilość czynnika i ilość oleju. To ważne, bo sama nazwa modelu nie wystarcza. W tym samym aucie mogą występować różne wartości w zależności od rynku, wersji wyposażenia lub daty produkcji. I właśnie dlatego przy takim temacie nie szuka się „średniej” - tylko dokładnego wpisu dla konkretnej konfiguracji. To prowadzi prosto do tego, jak czytać sam zapis katalogowy.
Jak odczytać zapis w katalogu bez pomyłki
Dobry katalog nie podaje tylko jednej liczby. Zwykle pokazuje zestaw danych, które trzeba zinterpretować razem. Jeśli tego nie zrobię, łatwo pomylić ilość czynnika z ilością oleju albo użyć wartości dla innej wersji układu. Dla porządku rozbijam to na prosty schemat:
| Element wpisu | Co oznacza | Na co uważać |
|---|---|---|
| Marka i model | Określa bazową rodzinę pojazdu | Sam model nie wystarcza, bo wersje po liftingu często mają inną pojemność układu |
| Rok produkcji | Pomaga zawęzić konkretną konfigurację | Nie myl roku modelowego z datą produkcji |
| Typ czynnika | Najczęściej R134a albo R1234yf | Nie wolno ich mieszać ani zastępować „tym, co akurat jest pod ręką” |
| Ilość czynnika | Wartość napełnienia, zwykle w gramach | Może występować z tolerancją, np. ±25 g |
| Typ oleju | Specyfikacja oleju sprężarkowego, np. PAG46, PAG100, PAG150 | Inny olej niż przewidziany przez producenta to proszenie się o kłopoty |
| Ilość oleju | Objętość oleju w mililitrach | To nie jest dodatkowa ilość czynnika, tylko osobna wartość serwisowa |
W praktyce można trafić na zapis w stylu: R1234yf, 520 ±15 g, PAG YF, 120 ml. To nie jest ozdoba tabeli, tylko konkretna instrukcja dla serwisu. Najpierw wybiera się właściwy typ czynnika, potem napełnia dokładnie wskazaną masę, a na końcu sprawdza się, czy ilość oleju zgadza się z konfiguracją układu. Jeśli katalog dopuszcza tolerancję, nie oznacza to dowolności. To po prostu bezpieczny zakres produkcyjny, a nie przyzwolenie na „dolewanie do skutku”.
Gdy ten zapis jest już jasny, można przejść do samego procesu ustalania wartości krok po kroku, bo tam najczęściej pojawiają się praktyczne potknięcia.
Jak ustalić właściwą ilość krok po kroku
Jeżeli robię to dla siebie albo sprawdzam dane dla klienta, idę zawsze tą samą ścieżką. Jest szybka, a jednocześnie ogranicza ryzyko pomyłki.
- Sprawdzam VIN, kod silnika i datę produkcji, a nie tylko nazwę modelu.
- Weryfikuję, czy układ pracuje na R134a czy R1234yf.
- Szukam naklejki pod maską i porównuję ją z katalogiem producenta.
- Patrzę, czy auto ma dodatkowy parownik, tylną klimatyzację albo wersję wydłużoną.
- Odczytuję ilość czynnika razem z informacją o oleju, bo oba parametry są powiązane.
- Napełniam układ na wadze, a nie według samego odczucia z ciśnień.
Ta kolejność ma znaczenie, bo w katalogach to samo auto może występować w kilku konfiguracjach. W praktyce różnica między wersją podstawową a rozszerzoną bywa wystarczająco duża, by zmienić wynik o kilkadziesiąt albo i ponad sto gramów. W małym układzie 450 g odchyłka 50 g to już ponad 11 procent, więc nie jest to drobiazg. Przy instalacji 700 g ta sama pomyłka nadal oznacza około 7 procent - nadal za dużo, żeby ją bagatelizować.
Po takim uporządkowaniu danych najłatwiej wychodzą na jaw błędy, które najczęściej psują cały odczyt. I właśnie one potrafią najbardziej zmylić osoby korzystające z katalogu pierwszy raz.
Najczęstsze pomyłki, które kosztują najwięcej czasu
Najgorsze błędy nie wynikają z braku wiedzy, tylko z pośpiechu. Katalog wygląda „prawie tak samo”, więc człowiek bierze pierwszą pasującą liczbę. To właśnie wtedy zaczynają się problemy.
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Mylenie roku modelowego z datą produkcji | Wychodzi wartość dla innej wersji auta | Sprawdzam dokładną datę z VIN albo z dokumentów pojazdu |
| Ignorowanie tylnej klimatyzacji | Układ dostaje za mało czynnika | Sprawdzam wyposażenie, długość nadwozia i liczbę parowników |
| Pomieszanie R134a z R1234yf | Układ może zostać napełniony nieodpowiednim medium | Odczytuję typ czynnika z naklejki i katalogu, nie z domysłów |
| Dolewanie „na ciśnienie” | Ciśnienie może wyglądać poprawnie, ale masa będzie zła | Napełniam wagowo, a manometry traktuję tylko jako kontrolę pracy |
| Mylenie oleju z czynnikiem | Układ dostaje niewłaściwą ilość środka smarnego | Odczytuję osobno gramaturę czynnika i osobno ilość oleju |
| Użycie uniwersalnego wpisu z katalogu „dla większości aut” | Wynik jest orientacyjny, nie właściwy | Wybieram wpis po konkretnej konfiguracji pojazdu |
Właśnie dlatego nie lubię skrótów typu „na szybko, bo wszystkie te auta są podobne”. Nie są podobne tam, gdzie liczy się gramatura, typ oleju i układ chłodzenia skraplacza. To prowadzi bezpośrednio do sytuacji, w których katalog nie pokazuje jednej oczywistej odpowiedzi.
Co zrobić, gdy katalog nie podaje jednej wartości
To częstsze, niż się wydaje. Czasem katalog pokazuje kilka wpisów dla tego samego modelu, a czasem w ogóle nie daje jednej liczby bez doprecyzowania wersji. Zwykle oznacza to, że producent rozróżnia samochód po wyposażeniu, a nie tylko po nazwie i roczniku.
W takich przypadkach sprawdzam kolejno: kod silnika, datę produkcji, obecność tylnej klimatyzacji, typ skraplacza i ewentualne różnice rynkowe. W autach sprowadzonych z innego rynku bywa też tak, że wersja europejska i pozaeuropejska mają inne dane serwisowe. Jeśli układ był przerabiany albo modernizowany, nie zakładam, że wartość fabryczna wciąż pasuje bez zastrzeżeń. Zawsze lepiej oprzeć się na danych z naklejki serwisowej, dokumentacji konkretnego egzemplarza albo katalogu powiązanego z VIN.
Przy wymianie elementów klimatyzacji trzeba jeszcze rozdzielić dwie rzeczy. Ilość czynnika z katalogu pozostaje wartością dla całego układu, ale ilość oleju może się zmienić po wymianie sprężarki, skraplacza albo osuszacza. To ważne, bo część osób szuka tylko „ile gramów gazu”, a później pomija drugą połowę układanki. W praktyce właśnie olej bywa przyczyną cichych awarii po pozornie poprawnym serwisie.
Gdy wpis jest niejednoznaczny, nie zgaduję. Najpierw zawężam konfigurację, a dopiero potem napełniam układ. I to jest najlepszy moment, żeby przejść do samego końca pracy: samego napełnienia i kontroli działania.
Po odczycie z katalogu liczy się jeszcze ważenie i kontrola pracy układu
Nawet najlepiej odczytana wartość katalogowa nie załatwia sprawy, jeśli napełnienie odbywa się niedokładnie. Ja traktuję katalog jako punkt startu, a nie finał. Dopiero ważenie czynnika, wykonanie próżni i sprawdzenie szczelności pokazują, czy układ został obsłużony poprawnie.
Po napełnieniu patrzę na zachowanie ciśnień, temperaturę na nawiewie i reakcję układu po kilku minutach pracy. Sam manometr nie mówi jeszcze, czy w układzie jest idealna masa czynnika, ale pozwala ocenić, czy system pracuje w granicach, które przewidział producent. To ważna różnica: ciśnienie pomaga diagnozować, a waga decyduje o napełnieniu.
Jeżeli chcesz uniknąć niepotrzebnych błędów, zapisuj wcześniej cztery rzeczy: VIN, kod silnika, typ czynnika i ilość oleju. Ten zestaw zwykle wystarcza, żeby szybko znaleźć właściwy wpis w katalogu i od razu odsiać niepasujące wersje. A jeśli układ był otwierany, pośpiech jest najgorszym doradcą - wtedy dokładność ma większe znaczenie niż szybkość.
