Wentylacja kotłowni - najważniejsze zasady i najczęstsze błędy

Dobrze zaprojektowana wentylacja w kotłowni decyduje o bezpieczeństwie, sprawności kotła i komforcie serwisu. W praktyce nie chodzi tylko o kratkę w ścianie, ale o cały układ dopływu powietrza, wywiewu i współpracę z kominem. W domu z rekuperacją albo klimatyzacją błędy w tym obszarze potrafią skończyć się cofką spalin, wilgocią albo po prostu kosztowną poprawką.

Od czego zależy projekt kotłowni

Ja zaczynam od prostego pytania: jak ten kocioł oddycha. Jeśli pobiera powietrze z pomieszczenia, cała kotłownia musi pracować inaczej niż w przypadku urządzenia z zamkniętą komorą spalania i osobnym przewodem powietrzno-spalinowym. Dopiero potem patrzę na moc, lokalizację pomieszczenia i to, czy budynek ma wentylację grawitacyjną, mechaniczną czy rekuperację.

W praktyce liczą się cztery rzeczy:

• rodzaj paliwa - gaz, olej opałowy albo paliwo stałe mają inne wymagania,
• sposób spalania - otwarta komora spalania i układ z zamkniętą komorą to dwa różne światy,
• moc urządzenia - wraz z mocą rosną wymagania co do kubatury i strumienia powietrza,
• położenie kotłowni - piwnica, parter czy osobny budynek zmieniają sposób prowadzenia kanałów i bezpieczeństwo pożarowe.

Do tego dochodzi jeszcze jedna rzecz, którą wielu inwestorów pomija: powietrze do spalania to nie to samo co wentylacja pomieszczenia. Kocioł może dostać powietrze z zewnątrz, a sama kotłownia nadal musi mieć osobny, poprawny wywiew. To właśnie ten szczegół najczęściej rozróżnia projekt dobry od projektu tylko „na oko”. Z tego powodu warto od razu porównać wymagania dla poszczególnych typów urządzeń.

Jak różnią się wymagania dla gazu, oleju i paliwa stałego

W przepisach i praktyce branżowej nie ma jednego uniwersalnego układu dla każdej kotłowni. Inaczej projektuje się pomieszczenie z kotłem gazowym, inaczej z olejowym, a jeszcze inaczej z urządzeniem na paliwo stałe. Najwięcej nieporozumień bierze się z próby przeniesienia jednego rozwiązania do całkiem innego źródła ciepła.

Przy kotłach gazowych z zamkniętą komorą spalania sytuacja jest najwygodniejsza z punktu widzenia wentylacji pomieszczenia, ale nie oznacza to dowolności. W budynkach jednorodzinnych urządzenia do 21 kW można prowadzić przez ścianę zewnętrzną, a w pozostałych budynkach mieszkalnych limit jest niższy i wynosi 5 kW. Z kolei przy kotłach pobierających powietrze z pomieszczenia trzeba pilnować nie tylko kubatury, ale też tego, żeby całe otoczenie nie zaburzało spalania i ciągu kominowego. Na tym etapie projekt staje się bardziej techniczny, więc przechodzę do samego układu nawiewu i wywiewu.

Jak zaplanować nawiew i wywiew, żeby działały w praktyce

Najprostsza zasada brzmi: nawiew ma dostarczać świeże powietrze, a wywiew usuwać powietrze zużyte i zanieczyszczone. W kotłowni nie robi się z tego układu dekoracji ani elementu wykończenia. To ma działać nawet wtedy, gdy w domu nikt nie zwraca na to uwagi.

• Nawiew planuję tak, aby nie był przypadkowo zasłaniany i nie pobierał powietrza z innego brudnego pomieszczenia.
• Wywiew umieszczam wysoko, bo tam zbiera się ciepłe i zanieczyszczone powietrze.
• Przepływ powietrza prowadzę z miejsca mniej zanieczyszczonego do bardziej zanieczyszczonego, a nie odwrotnie.
• Otwory i kanały nie mogą być dławione kratkami, które realnie zmniejszają przekrój poniżej wymaganego poziomu.
• Tor przepływu nie powinien przechodzić przez pomieszczenia, w których nie chcesz zbierać zapachów ani pyłu.

Z mojego doświadczenia najczęstszy błąd polega na tym, że ktoś robi jeden „uniwersalny” otwór i uważa sprawę za załatwioną. Tymczasem kotłownia potrzebuje stabilnego przepływu, a nie jednorazowego dopływu powietrza. Jeśli pomieszczenie jest w piwnicy, trzeba też pilnować, by kanał wywiewny miał sensowny przebieg i nie kończył się przypadkowym detalem, który zaburza ciąg. W praktyce to właśnie geometria kanałów często decyduje o tym, czy instalacja działa cicho i przewidywalnie.

W kotłowniach nad inną kondygnacją użytkową dochodzi jeszcze kwestia szczelności podłogi, progów i dolnych partii ścian. To nie jest detal poboczny, tylko ważny element bezpieczeństwa, zwłaszcza gdy w pomieszczeniu pojawiają się paliwa ciekłe albo większe ilości instalacji pomocniczych. Taki układ trzeba traktować jako całość, a nie zbiór odrębnych robót. To prowadzi do pytania, czy w ogóle warto mieszać kotłownię z wentylacją mechaniczną lub klimatyzacją.

Kiedy mechaniczna wentylacja, rekuperacja i klimatyzacja pomagają, a kiedy szkodzą

Tu widzę najwięcej nieporozumień na nowych budowach. Sama obecność rekuperacji nie rozwiązuje problemu kotłowni, a klimatyzacja nie zastępuje wentylacji. W pomieszczeniu z mechaniką nawiewno-wywiewną albo klimatyzacją nie powinno się jednocześnie mieszać układów grawitacyjnych i hybrydowych. Jeśli do tego dochodzi kocioł pobierający powietrze z pomieszczenia, sytuacja robi się jeszcze bardziej wrażliwa na błędy projektowe.

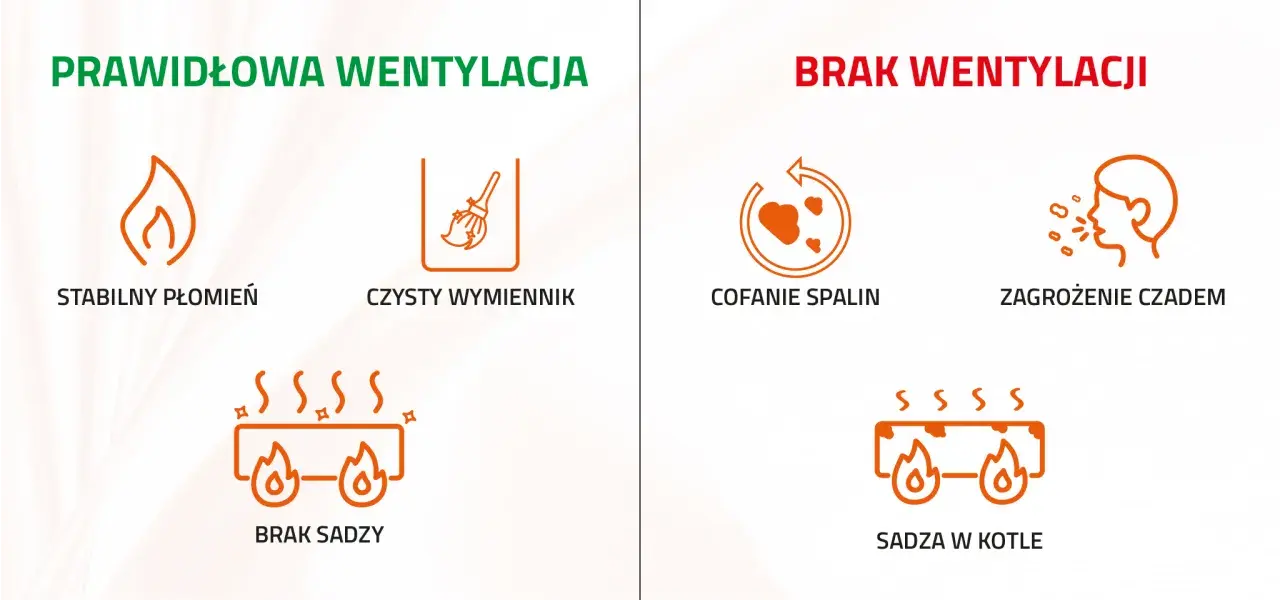

Najprościej ujmując: kocioł z otwartym poborem powietrza nie lubi podciśnienia. A podciśnienie potrafią wywołać nie tylko źle dobrane wentylatory wyciągowe, ale też okap kuchenny, szczelne drzwi, zbyt agresywna rekuperacja albo nieprzemyślany układ sąsiednich pomieszczeń. W takiej sytuacji spaliny mogą cofać się do środka albo kocioł zacznie pracować niestabilnie.

• Przy kotłach z poborem powietrza z pomieszczenia mechaniczny wyciąg bywa po prostu niedopuszczalny.
• Przy kotłach z zamkniętą komorą spalania można projektować układ bardziej swobodnie, ale nadal trzeba liczyć bilans powietrza.
• Rekuperacja ma sens w domu jako całość, lecz kotłownia zwykle wymaga osobnego podejścia i wyraźnego rozdzielenia stref.
• Klimatyzacja w kotłowni nie poprawia spalania i nie powinna być traktowana jako sposób na „uratowanie” złej wentylacji.

Ja podchodzę do tego bardzo ostrożnie: jeśli kotłownia ma być częścią domu z nowoczesną wentylacją mechaniczną, trzeba z góry sprawdzić, czy źródło ciepła nie wchodzi z nią w konflikt. To właśnie na etapie projektu najłatwiej uniknąć sytuacji, w której później trzeba dopiero ratować cały bilans powietrza. A skoro znamy już zasady działania, pora nazwać błędy, które w praktyce pojawiają się najczęściej.

Najczęstsze błędy, które psują bezpieczeństwo kotłowni

• Wstawienie wentylatora wyciągowego do kotłowni z kotłem, który wymaga naturalnego ciągu.
• Zasłanianie kratek lub zmniejszanie ich przekroju dekoracyjnymi osłonami.
• Pobieranie powietrza do spalania z sąsiedniego pomieszczenia zamiast z zewnątrz.
• Projektowanie kotłowni „na styk” bez zapasu miejsca na obsługę i serwis.
• Ignorowanie wpływu okapu kuchennego, rekuperacji albo innych urządzeń wywołujących podciśnienie w budynku.
• Łączenie w jednym układzie urządzeń o różnych wymaganiach użytkowych, bez sprawdzenia zgodności z przepisami i instrukcją producenta.
• Traktowanie kotłowni jak zwykłej komórki gospodarczej, choć to pomieszczenie techniczne z realnym ryzykiem pożarowym i gazowym.

W praktyce najbardziej kosztowne są błędy, których nie widać od razu. Kotłownia może wyglądać poprawnie, a mimo to działać źle przy mrozie, przy silnym wietrze albo wtedy, gdy włączysz kilka urządzeń jednocześnie. Dlatego przed odbiorem i w trakcie użytkowania warto zrobić prostą, techniczną kontrolę.

Co sprawdzić przed odbiorem i w trakcie eksploatacji

Jeśli miałbym wskazać jedną rzecz, która oszczędza najwięcej nerwów, to byłaby nią regularna kontrola drożności i pracy całego układu. Kotłownia nie „ustawia się” raz na zawsze. Po remoncie, zmianie kotła, wymianie drzwi albo montażu nowej wentylacji mechanicznej parametry potrafią się zmienić bardziej, niż wielu inwestorów zakłada.

1. Sprawdź, czy nawiew i wywiew są drożne oraz czy nikt ich nie zasłonił po zakończeniu prac wykończeniowych.
2. Upewnij się, że kocioł ma warunki zgodne z dokumentacją producenta i z wymaganiami dla danego paliwa.
3. Zweryfikuj, czy w budynku nie pojawiło się nowe źródło podciśnienia, na przykład mocny okap kuchenny albo przerobiona rekuperacja.
4. Obejrzyj, czy kratki, kanały i przejścia przez przegrody nie zostały przypadkowo zmniejszone podczas remontu.
5. Przed sezonem grzewczym sprawdź ciąg i reakcję instalacji przy typowej pracy kotła, a nie tylko „na sucho”.
6. Zadbaj o dostęp do zaworów, wyłączników i elementów serwisowych, bo w sytuacji awaryjnej liczą się sekundy.

W kotłowni gazowej dobrze mieć też czujnik gazu, a tam, gdzie urządzenie może wytwarzać spaliny w pomieszczeniu, sens ma również czujnik tlenku węgla. To nie zastępuje wentylacji, ale daje dodatkową warstwę bezpieczeństwa. Gdybyś miał zapamiętać tylko jedną rzecz z całego artykułu, niech będzie to ta: poprawny układ powietrza jest ważniejszy niż sam „estetyczny” wygląd kratki. Taki porządek myślenia pomaga także przy modernizacji.

Co naprawdę daje dobrze rozwiązana kotłownia

Dobrze zaprojektowana kotłownia pracuje spokojnie, bez cofania spalin, bez zbędnych strat energii i bez ciągłych poprawek. Z perspektywy inwestora oznacza to mniej awarii, łatwiejszy serwis i mniejsze ryzyko, że nowoczesna wentylacja domu zacznie walczyć z urządzeniem grzewczym zamiast z nim współpracować.

Jeśli modernizujesz taki układ, zacznij od trzech pytań: jaki jest typ kotła, skąd bierze powietrze i czy budynek nie ma już innej instalacji, która zmienia bilans powietrza. Dopiero potem dobieraj kratki, kanały i ewentualną automatykę. To najprostsza droga do kotłowni, która jest jednocześnie bezpieczna, zgodna z przepisami i rozsądna energetycznie.
